PZ75H暗杆刀型闸阀

暗杆刀型闸阀商品简述

本公司的PZ75H暗杆刀型闸阀具备构造简洁紧密、设计方案有效、轻形节能减排措施,密封性靠谱、实际操作轻巧灵便、体型小、安全通道顺畅、流体密度小、重量较轻、易安裝、易拆装等优势，可在压力1.0MPa-2.5MPa，应用溫度-29-650℃状况下正常的工作中。暗杆刀型闸阀,手动式污水处理截止阀,排淤截止阀其闸阀具备剪截作用，可刮除突面上的黏着物，全自动消除脏物，不锈钢板闸阀可避免浸蚀造成的密封性泄露。

暗杆刀型闸阀特性标准

磅级	PN
外壳实验	1.5 Mpa
密封性实验	1.1 Mpa
操作温度	塑胶≤80℃ 四氟密封≤180℃ 硬密封闸阀≤425℃
适用物质	糖桨、纸桨、废水、矿浆、灰、渣水混合物质

暗杆刀型闸阀零件原材料

油路板、顶盖	碳素钢、不锈钢板
多孔板	不锈钢板
阀座	不锈钢板
密封环	塑胶、四氟、不锈钢板、硬质合金刀具

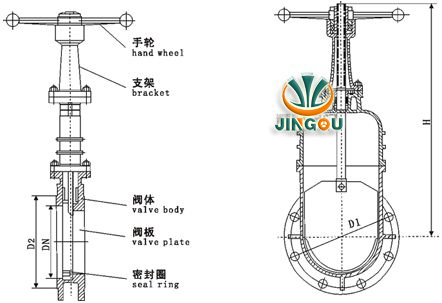

暗杆刀型闸阀构造尺寸图


PZ75H暗杆刀型闸阀 (尺寸图)

暗杆刀型闸阀联接规格

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450	32-M48	800

暗杆刀型闸阀商品型号选择

订货时请填好《规格书》或标明以下几点：
1、若订货前未选中型号规格，请向大家给予应用主要参数：1.公称直径管径，2.液体特性（包含磅级、温度、黏度或酸碱度），3.油路板、阀心原材料。
2、若早已由设计企业选中我公司的产品规格，按照型号规格立即向我公司生产技术部购买；
3、当采用的场所十分关键或管路比较复杂时，请您尽可能给予设计图和详尽主要参数，由人们的权威专家为您审批严格把关。
