DQ41F低温高压球阀

联系该厂家认领该产品

Warning: array_merge(): Expected parameter 1 to be an array, null given in /www/wwwroot/www.zrfamen.cn/wp-content/themes/onenav-child/functions.php on line 77

DQ41F超低温高压球阀

超低温高压球阀性能参数

公称直径管径	DN15-200mm
磅级	PN4.0MPa
适用物质	液氧、石蜡、液氩、lng天然气、液态二氧化碳、液体丙烷气等
适用溫度	-196℃～ 80℃

超低温高压球阀零件原材料

油路板	0Cr18Ni9
圆球	0Cr18Ni9
阀座	0Cr18Ni9
填充料、密封环	PTFE

超低温高压球阀构造规格

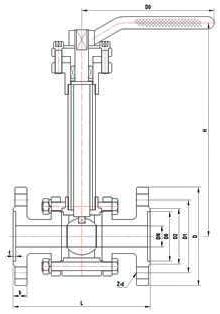

DQ41F超低温高压球阀 (构造尺寸图)

超低温高压球阀外观设计联接规格

产品规格		DQ41F-40P 低温球阀
商品编号	管径 DN(mm)	尺寸(mm)
商品编号	管径 DN(mm)	L	H	D	D1	D2	D6	Z-d	b	D0
541DQ15	15	130	180	95	65	45	40	4-14	16	140
541DQ20	20	150	220	105	75	55	51	4-14	16	160
541DQ25	25	160	230	115	85	65	58	4-14	16	180
541DQ32	32	180	310	135	100	78	66	4-18	18	200
541DQ40	40	200	320	145	110	85	76	4-18	18	200
541DQ50	50	230	400	160	125	100	88	4-18	20	250
541DQ65	65	290	420	180	145	120	110	8-18	22	320
541DQ80	80	310	500	195	160	135	121	8-18	22	320
541DQ100	100	350	520	230	190	160	150	8-23	24	360
541DQ125	125	400	600	270	220	188	176	8-25	28	500
541DQ150	150	480	620	300	250	218	204	8-25	30	700
541DQ200	200	600	720	375	320	282	260	12-30	38	900

超低温高压球阀商品型号选择

订货时请填好《规格书》或标明以下几点：
1、若订货前未选定型号规格，请向大家给予应用主要参数：1.公称直径管径，2.液体特性（包含磅级、温度、黏度或酸碱度），3.油路板、阀心原材料。
2、若早已由设计企业选定我公司的产品规格，按照型号规格立即向我公司生产技术部购买；
3、当采用的场所十分关键或管路比较复杂时，请您尽可能给予设计图和详尽主要参数，由人们的权威专家为您审批严格把关。
