产品简介和主要用途
管力阀就是我企业历经五年产品研发的全新水泵出入口控制阀,是继旧式手动式控制阀、液控蝶阀、水力发电控制阀后的第三代新式叠式多用途水泵控制阀。闸阀选用专业的流体设计方案,耗能低、运作稳,密封性效果非常的好,它兼顾电动闸阀、电动蝶阀及其逆止阀的作用,灵巧的快关速率和可调式的放压時间,能有效的清除水击伤害,维护水泵及管道网系统优化。该阀适用于自动化技术给排水泵站的离心水泵、混流泵和混流泵出水口道,设计方案有脉冲阻尼器式与活塞机二种操纵设备,可各自适用于冷水、源水类物质和废水、渣大碱类物质。产品类型上,开发设计有通用型、智能回水低电压型、废水型等五种规格型号,以达到差异工作状况要求。
该阀结构紧凑,体型小,重量较轻,尤其适用于大口径管道网系统软件,可广泛运用于电力工程、环境保护、冶金工业、石油化工、水司、市政、食品类等领域供、排水设备、污水泵房、化工厂流体等运输系统软件。
管力阀型号规格定编
型号规格实例

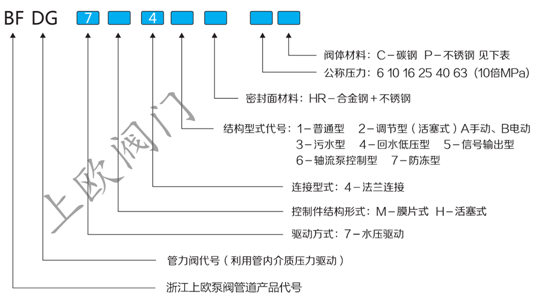

BFDG7m43HR-10C 铸钢件材料脉冲阻尼器式废水型法兰连接管力阀 BFDG7h42AHR-40C
铸钢件材料活塞机手动式调整型法兰连接管力阀注:标准型选用脉冲阻尼器式构造;废水型强烈推荐应用脉冲阻尼器式結构,调整型谪采用活塞机結构。
常见油路板、多孔板原材料一览表
原材料名字 | 原材料型号 | 关键物质 | |
ANSI/AST规范 | G B | ||
碳钢 | WCB | ZG25 | 水、成品油等 |
镍络生铁 | \ | QT400Ni2Cr | 海面 |
络镍不锈钢板 | CF8 (304) | ZGlCrl8Ni9TiZGlCrl8Nil2Mo2Ti | 氰化钠类等腐蚀物质 |
铬镍钼不绣钢 | CF8M (316) | 冰醋酸类腐蚀物质 | |
铬镍极低碳不锈钢板 | CF3(304L) | 氰化钠类等腐蚀物质 | |
铬镍钼极低碳 不锈钢板 | CF3M(316L) | 冰醋酸类腐蚀物质 |
关键设计方案生产制造规范
引入但不限于下列规范,未注日期的引入文档,其最新版适用于本商品。
规范內容 | 标准号 | 规范名字 |
产品标准 | Q/OPJF007-2012 | BFDG型管力控制阀 |
设计方案生产制造规范 | GB/T12236 | 蝶式止回阀 |
API6D | 带减振止叠式回阀 | |
检测与实验规范 | GB/T13927-2008 | 通用阀门 压力试验 |
法兰标准 | GB9113.1-9113.4 | 总体钢质法兰盘/顾客特定规范 |
构造长短规范 | GB/T12221 | 金属材料闸阀 构造长短 |
应用原材料规范 | GB/T12229 | 通用阀门碳钢铸造件技术性标准 |
GB/T12230 | 通用阀门奥式体铜铸件技术性标准 |
关键技朮特性
新项目 | 规格 | ||
< 1000mm | ≥1000mm | ||
关阀時间(s) | 快 | 1~2.5 | 1〜5 |
慢 | 3〜60 | 5-90 | |
最少压力(Mpa) | =0.05 | ||
阻力系数 | 0.3〜1.1 | ||
开阀時间 | 10-60 | ||
水击最高值 | S 1.5倍水泵出口值定工作压力 | ||
水泵最大翻转速率 | S 1.2倍水泵额定值转速比 | ||
融入溫度 | 未标明为0-80°C,可生产制造-25°C-200°C |
关键零部件原材料(脉冲阻尼器式与活塞机)
名字 | 一般材料 | 铬镍不锈钢板 | 耐海面材料 |
阀轴 | 不绣钢2Crl3 | ZGlCrl8Ni9Ti | 316L |
脉冲阻尼器/活塞杆 | 丁腈橡胶/不锈钢板 | EPDM/2Crl3 | EPDM/316L |
油路板突面 | 半铁索体高锰钢D507(H) 硬质合金刀具STL (Y) A102不绣钢(R) |
ZGlCrl8Ni9Ti | ZcuZn38Mn2Pb2 锰紫铜(T) |
硬密封闸阀副 | D507(H) A102(R) | 316L 316L | T 316L |
商品关键技术性特性
1、作用多种多样:具备截留止回、负载启泵、清除水击等作用,一阀最多阀,节约机器设备总投资。
2、缓打开泵:启泵后闸阀在進口端微孔板逆止阀的效果下,要做到—定工作压力,闸阀才打开,可减少启泵电流量,保证电动机和电子控制系统安全性。
3、快关缓闭:与众不同的小阀排架结构(本企业200720064765.7《管力控制阀小多孔板缓闭构造》专利权),停泵时,前快关后缓闭,合理清除水击,确保系统优化。
4、外观设计美观大方:构造上选用操纵设备顶置的创新性设计方案,外观设计室内空间小,内部构造简易,运作稳定性强。加工工艺上,外壳、零部件均为精密铸件,构造抗压强度好,外观设计简约精美。
5、安裝便捷:选用蝶阀结构,有体型小、重量较轻的特性,占地面积空间小,减少土建工程成本费,可适用于地表和管沟等各种组装方法。
6、维护保养简易:闸阀的开闭由运输的物质推动,与水泵全自动互锁,不用人力与外力作用去实际操作;没外接驱动力和电子器件,选用一体化构造,常见故障点少;液压油缸内的零部件维修可在发电机组正常的运转的一起开展;重要零件均采用高品质原材料,基本上不用维护保养;外控安全通道中过滤装置具备自清洗作用;
7、节能减排:开闭件为斜置式蝶平板式,流水平稳,沿程损害与部分损害不大;撤销液控蝶阀的电一液自动控制系统,控制成本而又提高了稳定性和可靠性,减少耗电量做到节能环保的目地。
8、姿势、密封性靠谱:选用世界各国创新的硬软双向密封性构造(本企业ZL01249431.3《阀门启闭件软硬组合密封装置》专利权)或金属材料硬密封闸阀构造,密封性副磨擦扭矩很小;斜置式轴力构造密封性副,减少了关阀行程安排,降低了密封环移动间距,减少了磨擦扭矩,做到了一瞬间离合器的实际效果,而且具备防细沙和工作压力全自动弥补的作用;油路板、多孔板密封性视角可靠性设计,使闸阀开闭灵便靠谱。
9、适应能力强:商品有脉冲阻尼器式与活塞机各自适用于各种工作状况与物质。外控部件中的独特过滤装置能高效过虑废水中的残渣颗粒物,确保进到脉冲阻尼器腔或活塞主缸物质为清理液态,该过滤系统具备自清洗作用,旁通进口端配有排渣设备,可手动式按时排渣。调节型可按照工作状况规定,选用手动式或电动式操纵开度开展总流量调节。
姿势基本原理
1、开阀:初始值如(1)示,当离心水泵运行,压力根据进口带微孔板逆止阀的旁通管,进到操纵腔下腔,大多孔板在进口端水力发电功效下,连着小阀板一同迟缓打开,如下图(2)示。开阀速率可按照工作状况规定调节旁逋阀门的开度开展设置,以达到最好实际效果为标准。
2、关阀:停泵一瞬间,闸阀进口总流量及工作压力突然之间减少,大多孔板在作用力的作用下快速关掉(多孔板与高压闸阀触碰前,配有缓存组织,维护突面),断开绝大多数流水,小多孔板在操纵腔功效下自行打开泄除流回工作压力水,减少水击最高值,如下图(3)示;与此同时,一部分回水流根据旁通管路进到操纵腔上腔,促进操纵杆下滑,关掉小多孔板至彻底断开物质,如下图(4):示。关阀時间可根据旁通管路上的调节阀调节,使水击最高值在调节区域内。

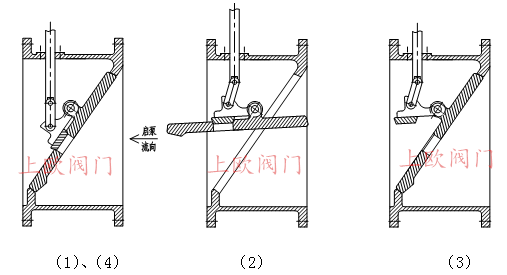

图一 闸阀姿势基本原理
本系列产品种类
1、BFDG7m/h4
1 通用型 企业基本供应为脉冲阻尼器式。通用型适用管道网系统软件循环水工作压力超过O.IMpa;
2、BFDG7h42调节型(A手动式、B电动式) 在通用型基本上,根据在操纵腔上安裝调节设备,可以依据系统要求选用手动式或电动式调节闸阀开度,以实现对管道网内物质总流量的粗量调节与操纵。电装基本供应为通用型,有特别要求,可按客户规定配备。
3、 BFDG 7m4 3 废水型适用运输废水、渣大碱,脉冲阻尼器式构造对颗粒物类废水含渣量敏感性低,与此同时外控部件中的独特过滤装置能高效过虑污 水里的残渣颗粒物,确保进到操纵腔内物质为清理液态,与此同时该过滤系统具备自清洗作用,其下边有排渣设备,可手动式按时排渣,系统软件还配有清理设备。

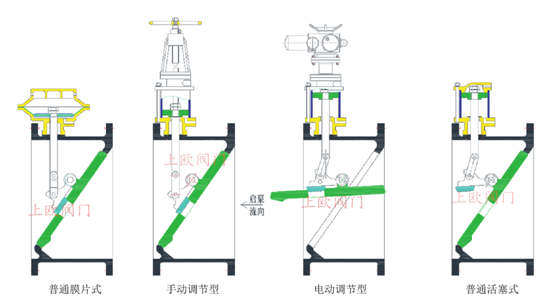

图二 产品类型
4、 BFDG 7m/h 4 4智能回水低电压型当管道网系统软件循环水工作压力小于O.lMpa时,强烈推荐选用本商品,闸阀装有协助关阀组织。
5、 BFDG 7m/h 4 5数据信号輸出型数据信号輸出型管力阀原理同通用型,在其根本上,提升限位开关,可立即描述开全、关完与常见故障三种数据信号,完成闸阀开闭状况可就地观查也可远程控制检测,该设备构造简易,运作维护保养便捷。
6、 BFDG 7m/h 4 6混流泵型对于混流泵的工作特点,该阀根据加上控制系统,完成先开阀后启泵的负载启泵作用。停泵时,闸阀全自动前快关后缓闭,清除关阀水击。
7、 BFDG 7m/h 4 7 防寒型为融入北方地区等气侯严寒地域,防寒型管力阀操纵一部分选用隔热保温构造,根据热交换器、协助加温等方式,可适用 -20℃的极端工作状况。
闸阀安裝表明

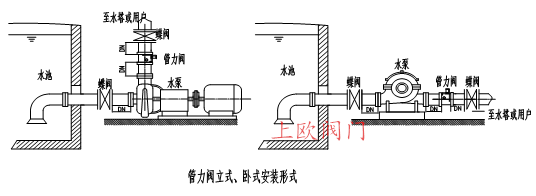

1、管力阀可选用立式与立柱式安裝(物质流入往上),有操纵缸顶杆侧为出入口方位,禁止反装,务必确保阀轴一定在水准部位。
2、为了更好地安裝检修便捷,在室内空间批准时,应首先考虑到立式安裝。
3、当闸阀规格≥900mm时,为改进管路承受力状况,可设定支撑架或基本。
4阀后安裝叠式闸阀时安裝间距通常可用1DN,各规格闸阀前后左右更详尽安裝规格请与企业市场部联络。
管力阀与一般逆止阀的比照
主阀结构形式 | 操纵腔方式 | 操纵腔部位 | 多孔板运作方式 | 密封性方式 | 放压方式 | |
旋启式止回阀 | 叠式或旋启式构造 | 缓闭活塞杆液压缸 | 过流道内或油路板一侧 | 旋启式构造 | 选用生铁表层衬胶管道, 为软密封性方式 |
无泄流孔,泄流靠缓存 活塞杆(缓闭可特性差, 易毁坏,易造成噪声, 没法清除造成水击的隐 患) |
升降系统回阀 | 截至式构造 | 无 | 无 | 升降系统运作,关阀时对 高压闸阀具备很大的冲击性。 |
有细密封性和硬 密封构造二种方式 |
无缓开和缓闭作用 |
管力阀 | 叠式构造 | 活塞机、脉冲阻尼器式 | 顶置 | 旋紧式构造,而且大阀 板装有缓存设备,关阀 无响声 |
硬软双向密封性 | 大阀板快关,小多孔板缓闭,双环节关阀 |
数据分析 | 叠式构造体型小, 重量较轻,在資源 日趋焦虑不安的发展趋势 下,叠式为流行发 展方式。 |
管力阀根据操纵腔完成 缓开与缓闭作用。而且 多种多样操纵腔方式,可适 应不一样的工作状况物质与压 力。 |
管力阀顶置操纵腔 构造不占有过流道空 间,阻力系数小, 而且有利于维护保养与安 装,可以安裝于地 表、 管沟等,无 需更改原来土建工程 设备。 |
管力阀阀板抗弯刚度小, 多孔板姿势灵便,与此同时斜 置高压闸阀构造,适度变小 关阀行程安排,提升了闸阀 姿势稳定性。 |
硬软双向突面, 融合硬密封闸阀构造强 度提高,抗磨损,耐 冲击性和软密封性密封 特性好的优势,有 效解决了闸阀的密 封难点,可保证阀 门长期性"零泄露" |
大阀板单独悬桂,并在 大多孔板上配有 泄流孔, 保证一切情况停泵均实 现大 多孔板先关避免离心水泵 快速翻转而且其泄流孔自 动泄压,避免水击安全事故的 产生。 |
闸阀构造基本原理与尺寸

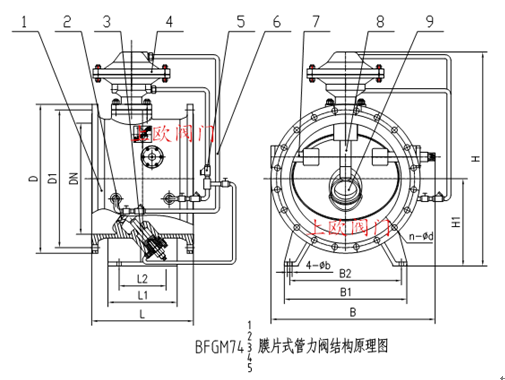

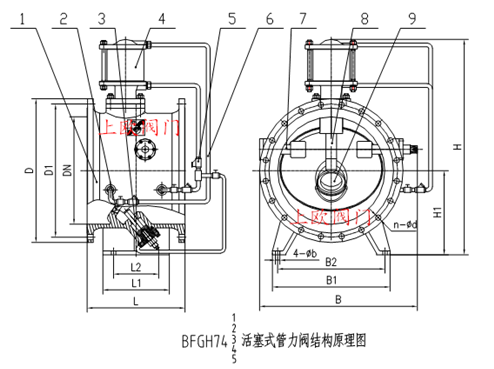

1、油路板 2、多孔板 3、缓闭构件 4、控制系统 5、微孔板逆止阀 6、旁通部件7、阀座8、操纵顶杆 9、小阀板
表1:
公称直径管径 | 长短 | 尺寸(标准值) | 联接规格(指标值) | 参照净重Kg | |||||||||||||
0.6MPa | 1.OMPa | ||||||||||||||||
mm | L | L1 | L2 | H | H1 | B | B1 | B2 | n-b | D1 | D2 | n-d | D1 | D2 | n-d | ||
200 | 190 | / | / | 520 | / | 355 | / | / | / | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 57 | |
250 | 250 | / | / | 580 | / | 420 | / | / | / | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 80 | |
300 | 270 | / | / | 710 | / | 490 | / | / | / | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 109 | |
350 | 290 | / | / | 770 | / | 560 | / | / | / | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 140 | |
400 | 406 | / | / | 830 | / | 625 | / | / | / | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 220 | |
450 | 432 | / | / | 870 | / | 685 | / | / | / | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 278 | |
500 | 457 | / | / | 930 | / | 720 | / | / | / | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 310 | |
600 | 508 | / | / | 1090 | / | 910 | / | / | / | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 451 | |
700 | 610 | 300 | 240 | 1260 | 520 | 1050 | 760 | 650 | 4-30 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 620 | |
800 | 660 | 360 | 220 | 1440 | 600 | 1170 | 820 | 720 | 4-30 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 850 | |
900 | 711 | 420 | 300 | 1535 | 650 | 1315 | 950 | 820 | 4-30 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1060 | |
1000 | 811 | 460 | 350 | 1750 | 700 | 1460 | 1040 | 900 | 4-36 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1500 | |
1200 | 850 | 500 | 410 | 1960 | 800 | 1580 | 1240 | 1070 | 4-36 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 1925 | |
1400 | 950 | 620 | 500 | 2250 | 900 | 1900 | 1400 | 1250 | 4-36 | 1630 | 1560 | 36-36 | 1675 | 1590 | 36-42 | 2400 | |
1600 | 1100 | 750 | 600 | 2500 | 1020 | 2100 | 1520 | 1300 | 4-36 | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-48 | 3200 | |
1800 | 1200 | 860 | 700 | 2820 | 1150 | 2400 | 1620 | 1400 | 4-36 | 2045 | 1970 | 44-39 | 2115 | 2020 | 44-48 | 4052 | |
2000 | 1300 | 980 | 820 | 3150 | 1250 | 2750 | 1800 | 1550 | 4-48 | 2265 | 2180 | 48-42 | 2325 | 2230 | 48-48 | 5126 | |
2200 | 1450 | 1100 | 900 | 3500 | 1360 | 3000 | 1980 | 1700 | 4-48 | 2475 | 2390 | 52-42 | 2560 | 2440 | 52-62 | 7860 | |
2400 | 1550 | 1250 | 1100 | 3800 | 1480 | 3200 | 2320 | 2020 | 4-48 | 2685 | 2600 | 56-42 | 2760 | 2650 | 56-56 | 8928 | |
2600 | 1700 | 1400 | 1200 | 4180 | 1600 | 3500 | 2380 | 2050 | 4-48 | 2905 | 2810 | 60-48 | 2960 | 2850 | 60-48 | 10120 | |
2800 | 1850 | 1550 | 1350 | 4550 | 1700 | 3800 | 2520 | 2240 | 4-48 | 3115 | 3020 | 64-48 | 3180 | 3070 | 64-48 | 13100 | |
3000 | 2000 | 1680 | 1460 | 4900 | 1850 | 4100 | 2990 | 2660 | 4-48 | 3315 | 3220 | 68-48 | 3400 | 3290 | 68-48 | 21010 | |
表2:
公称 管径 |
长短 | 尺寸(标准值) | 联接规格(指标值) | 参照 净重(kg) |
||||||||||||
1.6MPa | 2.5MPa | |||||||||||||||
mm | L | L1 | L2 | H | H1 | B | B1 | B2 | n-b | D1 | D2 | n-d | D1 | D2 | n-d | |
200 | 190 | / | / | 520 | / | 355 | / | / | / | 340 | 295 | 12-22 | 360 | 310 | 12-26 | 57 |
250 | 250 | / | / | 580 | / | 420 | / | / | / | 405 | 355 | 12-26 | 425 | 370 | 12-30 | 80 |
300 | 270 | / | / | 710 | / | 490 | / | / | / | 460 | 410 | 12-26 | 485 | 430 | 16-30 | 109 |
350 | 290 | / | / | 770 | / | 560 | / | / | / | 520 | 470 | 16-26 | 555 | 490 | 16-33 | 140 |
400 | 406 | / | / | 830 | / | 625 | / | / | / | 580 | 525 | 16-30 | 620 | 550 | 16-36 | 220 |
450 | 432 | / | / | 870 | / | 685 | / | / | / | 640 | 585 | 20-30 | 670 | 600 | 20-36 | 278 |
500 | 457 | / | / | 930 | / | 720 | / | / | / | 715 | 650 | 20-33 | 730 | 660 | 20-36 | 310 |
600 | 508 | / | / | 1090 | / | 910 | / | / | / | 840 | 770 | 20-36 | 845 | 770 | 20-39 | 451 |
700 | 610 | 300 | 240 | 1260 | 520 | 1050 | 760 | 650 | 4-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 | 620 |
800 | 660 | 360 | 220 | 1440 | 600 | 1170 | 820 | 720 | 4-30 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 | 850 |
900 | 711 | 420 | 300 | 1535 | 650 | 1315 | 950 | 820 | 4-30 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 | 1060 |
1000 | 811 | 460 | 350 | 1750 | 700 | 1460 | 1040 | 900 | 4-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-55 | 1500 |
1200 | 850 | 500 | 410 | 1960 | 800 | 1580 | 1240 | 1070 | 4-36 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-55 | 1925 |
1400 | 950 | 620 | 500 | 2250 | 900 | 1900 | 1400 | 1250 | 4-36 | 1685 | 1590 | 36-48 | 1755 | 1640 | 36-60 | 2400 |
1600 | 1100 | 750 | 600 | 2500 | 1020 | 2100 | 1520 | 1300 | 4-36 | 1930 | 1820 | 40-55 | 1975 | 1860 | 40-60 | 3200 |
1800 | 1200 | 850 | 680 | 2820 | 1150 | 2400 | 1620 | 1400 | 4-36 | 2130 | 2020 | 44-56 | 2195 | 2070 | 44-68 | 4052 |
2000 | 1300 | 980 | 820 | 3150 | 1250 | 2750 | 1800 | 1550 | 4-48 | 2345 | 2230 | 48-60 | 2415 | 2280 | 48-68 | 5126 |
表3:
公称直径 管径 |
长短 | 尺寸(标准值) | 联接规格(指标值) | 参照净重 (kg) |
|||||||||||||
4.0MPa | 6.3MPa | ||||||||||||||||
mm | L | L1 | L2 | H | H1 | B | B1 | B1 | B2 | n-b | D1 | D2 | n-d | D1 | D2 | n-d | |
200 | 190 | / | / | 520 | / | 355 | / | / | / | / | B75 | 320 | 12-30 | 415 | 345 | 12-36 | 87 |
250 | 250 | / | / | 580 | / | 420 | / | / | / | / | 450 | 385 | 12-33 | 470 | 400 | 12-36 | 110 |
300 | 270 | / | / | 710 | / | 490 | / | / | / | / | 515 | 450 | 16-33 | 530 | 460 | 16-36 | 139 |
350 | 290 | / | / | 770 | / | 560 | / | / | / | / | 580 | 510 | 16-36 | 600 | 525 | 16-39 | 190 |
400 | 406 | / | / | 830 | / | 625 | / | / | / | / | 660 | 585 | 16-39 | 670 | 585 | 16-42 | 290 |
450 | 432 | / | / | 870 | / | 685 | / | / | / | / | 685 | 610 | 20-39 | / | / | / | 368 |
500 | 457 | / | / | 930 | / | 720 | / | / | / | / | 755 | 670 | 20-42 | / | / | / | 410 |
600 | 508 | / | / | 1090 | / | 910 | / | / | / | / | 890 | 795 | 20-48 | / | / | / | 561 |
700 | 610 | 300 | 240 | 1260 | 520 | 1050 | 760 | 760 | 650 | 4-30 | 995 | 900 | 24-48 | / | / | / | 740 |
800 | 660 | 360 | 220 | 1440 | 600 | 1170 | 820 | 820 | 720 | 4-30 | 1140 | 1030 | 24-56 | / | / | / | 980 |
900 | 711 | 420 | 300 | 1535 | 650 | 1315 | 950 | 950 | 820 | 4-30 | 1250 | 1140 | 28-56 | / | / | / | 1210 |
1000 | 811 | 460 | 350 | 1750 | 700 | 1460 | 1040 | 1040 | 900 | 4-36 | 1360 | 1250 | 28-56 | / | / | / | 1730 |
注:别的工作压力级别请资询公司技术部,不一样联接规范,可按客户需求设计方案生产制造。因商品改善,很有可能存有实体与宣传策划材料数据信息有些差别,本公司保存对以上数据信息的解释权,实际主要参数订货时请咨询本公司技术部。
订购表明
为保证您的常规应用,订货时请您详尽标明:名字、型号规格及规格型号、较大压力、应用温度、使用物质及其别的特别要求。依据您的规定,我公司还能够给予搭配的法兰、地脚螺栓标准件、伸缩器、检修碟阀等。
